GH50/CH50减速电机

CH50与GH50减速机为同型号，不同厂家型号之间可能有差异，具体请核对尺寸图或者是咨询右边在线客服

CH50标准型减速电机型号：CH50-1.5KW-100SB、CH50-1.5KW-120SB、CH50-1.5KW-140SB、CH50-1.5KW-160SB、CH50-1.5KW-180SB

CH50-2.2KW-50SB、CH50-2.2KW-60SB、CH50-2.2KW-70SB、CH50-2.2KW-80SB、CH50-2.2KW-90SB、CH50-2.2KW-100SB

CH50-3.7KW-15SB、CH50-3.7KW-20SB、CH50-3.7KW-25SB、CH50-3.7KW-30SB、CH50-3.7KW-40SB、CH50-3.7KW-50SB、CH50-3.7KW-60SB

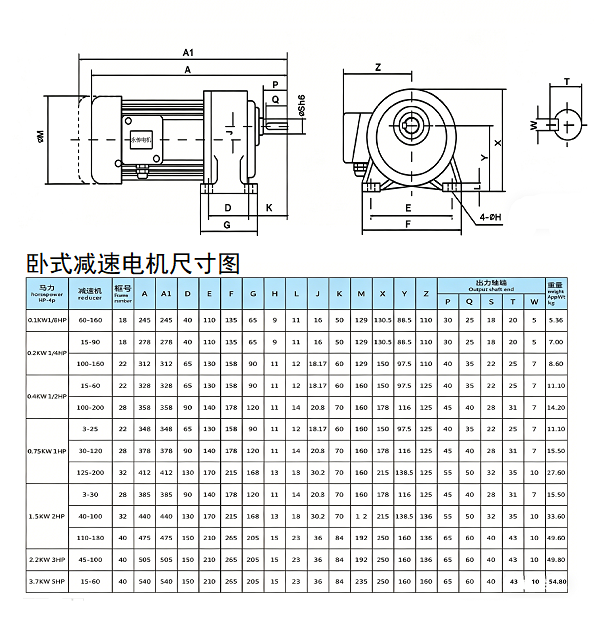

下面是这个CH系列减速电机的尺寸图，需要具体型号的尺寸图请联系客服

永传电机CH50电机是CH系列中功率较大、负载能力较强的卧式齿轮减速电机，输出轴径50mm，功率覆盖750W-3700W，结构坚固、性能稳定，可直接为重型设备提供高扭矩动力，相较于单体电机的轻负载适配性，是重型工业设备的核心动力单元。该电机内部齿轮采用高精度特种合金钢，经渗碳淬火处理，硬度高、耐磨耐用，可承受较大的负载冲击，传动精度高；齿轮箱采用铸铁材质，强度高、抗变形能力强，全密闭外扇构造，散热效率高，可长时间连续运行而不易过热；绝缘等级为F级，防护等级IP20（铸铁接线盒），运行平稳、噪音低，启动扭矩大，转速调节灵活，能适配多种重型工业设备的动力需求，稳定性和耐用性处于行业领先水平。

适用场景：主要应用于重型输送机、大型包装机械（如大型码垛机、打包机）、食品加工机械（如大型和面机、屠宰设备）、木工机械（如大型锯床、刨床）、制药设备（如大型压片机、颗粒机）、化工机械（如大型压缩机、反应釜搅拌设备）、农业机械（如大型收割机、拖拉机辅助部件）、建材机械（如混凝土搅拌机、输送机）、矿山机械辅助设备等，适配室内-10℃至40℃、湿度90%以下（非冷凝）、海拔1000公尺以下的环境，适合重型负载、连续运行的大型工业生产场景，能为各类重型设备提供稳定、持久的动力支持，助力提高企业实现生产效率。

安装事项：安装前需检查CH50电机外观是否完好，有无破损、漏油等情况，确认电机规格与设备需求一致；安装面需平整、牢固，选用高强度、高承重的安装座，确保安装座能承受电机重量和运行时的负载冲击；优先水平安装，用高强度螺栓固定电机，均匀拧紧，防止电机运行时产生振动，同时预留充足的散热空间，避免电机与其他部件紧密贴合，确保散热通畅；安装传动部件时，需精准校准同轴度，避免偏心运行导致电机磨损或故障；安装完成后，在出力轴表面涂抹防锈油，用手转动电机轴，检查有无卡顿、异响，确认无异常后接通电源试运行，观察电机运行状态、转速和温度，无异常后方可投入正常使用；安装后需定期检查电机固定螺栓和传动部件，防止松动，确保运行稳定。

接线注意事项：CH50减速电机接线必须由专业电工操作，严格遵循电气相关规范，接线前务必切断总电源，严禁带电接线；根据电机铭牌标注的电压、频率选择合适的电源，三相电机需连接至与铭牌额定电流匹配的电机启动器，确保启动平稳、保护到位；接线时需确保接线牢固、绝缘良好，端子盒做好密封处理，防止粉尘进入；三相电机若转向错误，可切断电源后互换任意两根进线；严禁超出电机额定电压范围接线，电压不稳定时需加装稳压器，防止电机烧毁；接线完成后，检查电路连接是否正确，确认无误后再接通电源试运行，试运行期间观察电机运行状态，若有异常立即停机排查，避免故障扩大。

润滑油添加方法：电机出厂时齿轮箱内已加注足量优质润滑油脂，使用前无需额外添加；正常运行12000小时后，需更换或补充润滑油；添加时，先打开齿轮箱的放油口，排出废油，待废油完全排出后拧紧放油口螺丝，再从注油口注入适配规格的润滑脂，加注至油位线即可，不可过多或过少；建议选用与出厂规格一致的润滑油脂，禁止混合使用不同类型的润滑油，加注过程中需保持注油口清洁，避免杂质进入齿轮箱，加剧齿轮磨损；加注完成后，拧紧注油口螺丝，检查是否有润滑油泄漏，若有泄漏需及时处理，定期检查油位，确保润滑油充足，同时记录润滑油更换时间，便于后续维护。
