GH22/CH22减速机

CH22与GH22减速机为同型号，不同厂家型号之间可能有差异，具体请核对尺寸图或者是咨询右边在线客服

CH22缩框型减速电机型号：CH22-100W-100SB、CH22-100W-120SB、CH22-100W-140SB、CH22-100W-160SB、

CH22-400W-15SB、CH22-400W-20SB、CH22-400W-25SB、CH22-400W-30SB、CH22-400W-40SB、CH22-400W-45SB、CH22-400W-50SB、CH22-400W-60SB

CH22-750W-3SB、CH22-750W-5SB、CH22-750W-10SB、CH22-750W-15SB、CH22-750W-20SB、CH22-750W-25SB

CH22标准型减速电机型号：

CH22-100W-60SB、CH22-100W-70SB、CH22-100W-80SB、CH22-100W-90SB、CH22-100W-100SB、CH22-100W-120SB、CH22-100W-140SB、CH22-100W-160SB、CH22-100W-180SB、CH22-100W-200SB

CH22-200W-15SB、CH22-200W-20SB、CH22-200W-25SB、CH22-200W-30SB、CH22-200W-40SB、CH22-200W-45SB、CH22-200W-50SB、CH22-200W-60SB、CH22-200W-70SB、CH22-200W-80SB、CH22-200W-90SB

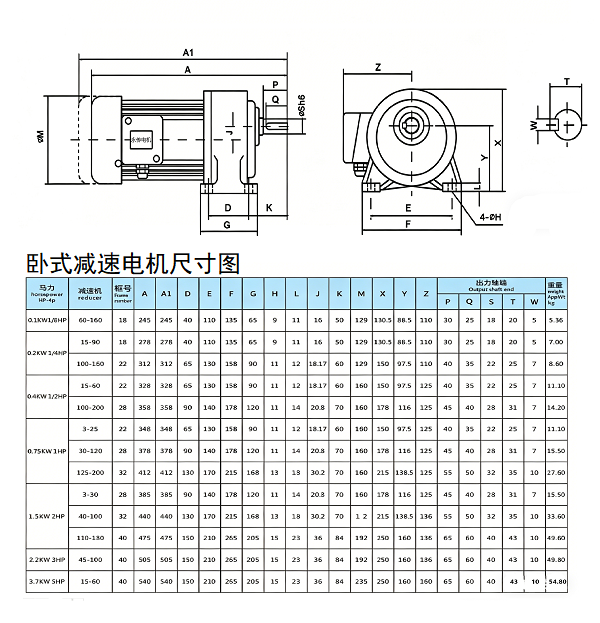

下面是这个CH系列减速电机的尺寸图，需要具体型号的尺寸图请联系客服

永传电机CH22电机是一款通用性强的卧式齿轮减速电机，介于CH18与CH28之间，兼顾小巧体积与稳定动力，其集成减速机构，可实现精准降速增扭，适配更多轻中负载场景。该电机功率覆盖100W-750W，输出轴径22mm，内部齿轮采用高精度特种合金钢，经专业热处理，耐磨耐用、不易崩齿，齿轮箱为铝合金压铸材质，全密闭外扇构造，散热快速，可长时间连续运行而不易过热；绝缘等级为F级，防护等级IP54，能有效抵御粉尘和轻微水汽侵蚀，运行噪音低、振动小，启动平稳，具备广泛的转速调节范围，可根据设备需求灵活适配，适配多种中小型设备的动力传动需求。

适用场景：适配于中小型包装机械、小型输送带、食品加工中的分拣设备、小型搅拌设备、制药行业的小型送料设备、木工机械辅助部件、电子设备组装线、小型水泵、小型风机等，同时可用于农业机械辅助设备、小型印刷机的送纸机构等，适配室内-10℃至40℃、湿度90%以下（非冷凝）、海拔1000公尺以下的环境，广泛应用于轻工业、食品加工、电子制造、农业等多个领域。

安装事项：安装前需确认CH22减速电机规格与设备设计规格是否相符，检查电机外观是否破损、有无漏油现象；优先采用水平安装方式，安装面需平整、牢固，可选用配套安装座，确保电机固定后无松动；用螺栓固定电机时，需均匀用力拧紧，避免局部受力不均导致电机运行时产生振动，同时预留足够的散热空间，防止电机与其他部件贴合影响散热；安装传动附件（如联轴器、皮带轮）时，需校准同轴度，避免安装偏差导致电机磨损或故障；安装完成后，用手转动电机轴，确认无卡顿、异响，再接通电源试运行，试运行时观察电机转速、噪音和温度，无异常后方可投入使用；安装后需做好出力轴的防锈处理，涂抹适量防锈油或防锈漆。

润滑油添加方法：CH22减速电机出厂时已在齿轮箱内加注足量优质润滑油脂，使用初期无需添加；正常运行12000小时后，需进行润滑油的更换或补充；添加时，找到齿轮箱上的注油口和放油口，先打开放油口排出废油，待废油完全排出后，拧紧放油口螺丝，再从注油口注入适配规格的润滑脂，直至油位达到规定刻度，然后拧紧注油口螺丝；建议选用与出厂规格一致的润滑油脂，禁止混合使用不同类型的润滑油，加注过程中避免杂质进入齿轮箱，防止齿轮磨损。
