GH18/CH18减速机

CH18与GH18减速机为同型号，不同厂家型号之间可能有差异，具体请核对尺寸图或者是咨询右边在线客服

CH18缩框型减速电机型号：CH18-100W-60SB、CH18-100W-70SB、CH18-100W-80SB、CH18-100W-90SB、CH18-100W-100SB、CH18-100W-120SB、CH18-100W-140SB、CH18-100W-160SB、

CH18-200W-15SB、CH18-200W-20SB、CH18-200W-25SB、CH18-200W-30SB、CH18-200W-40SB、CH18-200W-45SB、CH18-200W-50SB、CH18-200W-60SB、CH18-200W-70SB、CH18-200W-80SB、CH18-200W-90SB

CH18标准型减速电机型号：CH18-100W-5SB、CH18-100W-10SB、CH18-100W-15SB、CH18-100W-20SB、CH18-100W-25SB、CH18-100W-30SB、CH18-100W-40SB、CH18-100W-50SB、

CH18-200W-3SB、CH18-200W-5SB、CH18-200W-10SB

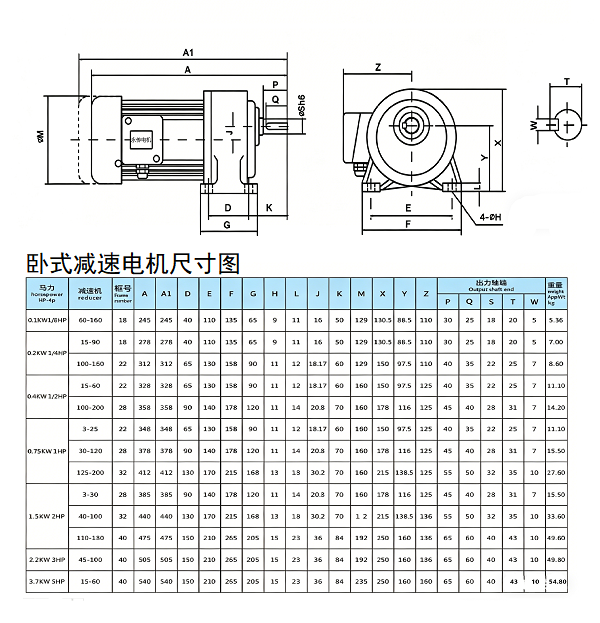

下面是这个CH系列减速电机的尺寸图，需要具体型号的尺寸图请联系客服

鑫永传CH18卧式减速电机属于卧式脚装小型齿轮减速电机，是专为轻负载、小空间场景设计的动力设备，其集成电机与减速机构为一体，无需额外搭配调试，结构紧凑、体积小巧，适配多种小型自动化设备的动力需求。该电机功率覆盖100W-400W，采用高精度特种合金钢齿轮，经渗碳淬火处理，传动平稳、噪音低，齿轮箱采用铝合金压铸而成，散热性能优异，绝缘等级达到F级，防护等级为IP54，可有效防尘防水，适应多粉尘、轻微潮湿的工作环境，同时具备启动扭矩大、运行稳定、使用寿命长的特点，能持续为设备提供稳定动力，适配多种轻负载传动需求。

适用场景：主要应用于小型自动化设备，涵盖小型包装机械的送料机构、微型输送机、实验室小型仪器、办公自动化设备（如小型装订机）、小型搅拌设备、微型机床进给系统等，同时可用于食品加工小型辅助设备、电子元件加工设备等轻负载场景，适配室内、海拔1000公尺以下、湿度90%以下（非冷凝）的环境，广泛应用于轻工业生产、实验室、办公场所等多个场景。

安装事项：CH18卧式减速电机优先选择水平安装，确保安装面平整、牢固，避免安装面倾斜导致电机运行时产生振动；将电机通过螺栓固定在安装座上，螺栓需均匀拧紧，防止电机运行时松动，同时预留一定的散热空间，避免电机与其他部件紧密贴合影响散热；若使用链轮、皮带轮、联轴器等附件，需依照相关规定确实安装；安装完成后，可在出力轴表面涂上适当的防锈油或者防锈漆以保护出力轴避免生锈，再用手转动电机轴，检查是否有卡顿、异响等情况，确认无异常后，方可接通电源试运行，试运行期间观察电机的运行状态、转速和噪音，确保安装合格；安装完成后，再次检查电机安装面是否平整，确保没有任何异物接触电机，否则会有电机烧毁的风险。

接线注意事项：CH18卧式减速电机接线需严格遵循当地电气规范，先确认电机铭牌上的额定电压和频率，确保与供电电源匹配，电压不稳定时可加装稳压器；接线前必须切断电源，严禁带电操作；单相电机需根据端子盒盖内侧的接线图连接，部分单相电机需搭配专用启动器，三相电机需连接至与铭牌额定电流匹配的电机启动器，若需调整三相电机转向，可切断电源后互换任意两根进线；接线时需区分火线、零线和接地线，确保接线牢固、绝缘良好，避免出现接线错误导致电机损坏或相关隐患；选择其中一个电缆入口，敲掉预切圆盘后再进行接线，接线完成后检查端子盒密封，防止粉尘、水汽进入。
